Эркерный балкон: чем он сложнее обычного

Вопрос с замера, который повторяется из раза в раз: «У соседа балкон такой же длины, ему посчитали дешевле. Почему у меня дороже?» У соседа балкон прямой. У хозяина — эркерный, с двумя изломами, и от прямого он отличается не внешним видом, а количеством узлов, которые надо сделать и потом держать герметичными.

Разберём, где именно эркер сложнее, чтобы разница в смете перестала выглядеть произволом.

Эркер — это не длина, а углы

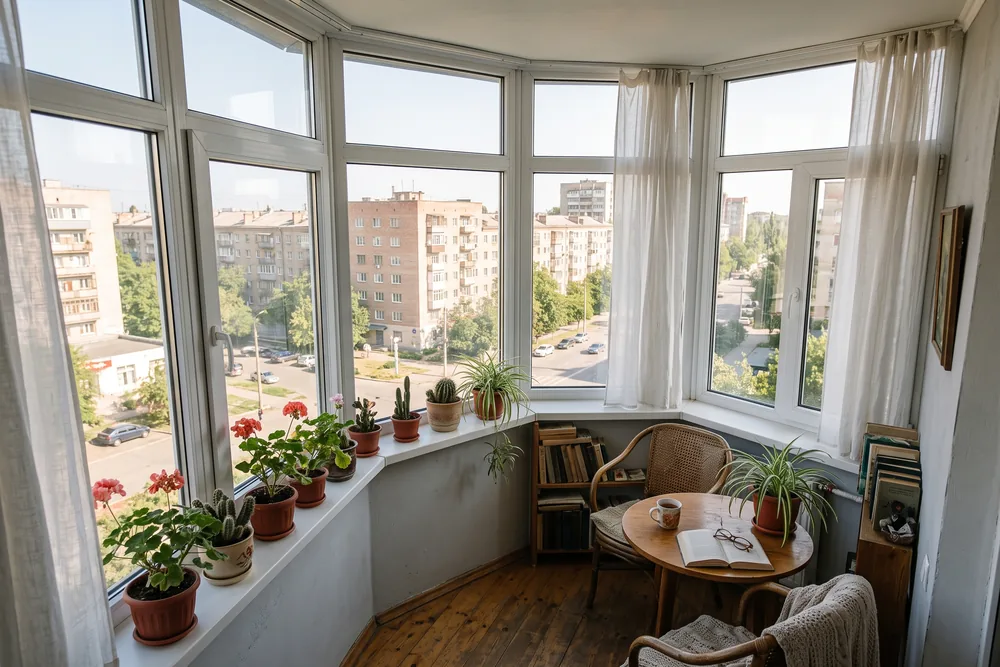

Эркерный балкон в плане ломаный: центральная часть и две скошенные боковины, чаще всего под углом около 135 градусов, реже под другим. Иногда его называют балкон сапожок, иногда угловой — форма при этом бывает разная, а суть одна: контур меняет направление.

Прямой балкон остекляют одной рамой из нескольких секций. Эркерный собирают минимум из трёх отдельных конструкций, соединённых между собой в углах. Каждый угол — это новый узел, который нужно спроектировать, изготовить, привезти без повреждений, выставить по месту и загерметизировать снаружи и изнутри.

Отсюда первый вывод, неприятный для расчёта на глаз: погонный метр эркера и погонный метр прямого балкона — разные вещи, хотя рулетка показывает одно и то же.

Есть и второй эффект, чисто производственный. Прямая рама едет на объект одним изделием, а эркер — тремя, и каждую секцию нужно поднять на этаж, занести через квартиру и не задеть углом косяк. На верхних этажах старых домов с узкими лестничными маршами это отдельная задача, которую монтажники решают до того, как возьмутся за инструмент. Габариты секций поэтому считают не только по проёму, но и по пути к нему.

Соединительные стойки: где конструкция держится

В углу две рамы соединяет специальный профиль — угловая соединительная стойка. Она задаёт угол, принимает на себя нагрузку от обеих секций и остаётся вертикальной опорой всей конструкции.

Стойки бывают с фиксированным углом и поворотные. Поворотная удобнее, когда угол на объекте не совпадает с проектным, а он редко совпадает: дома старые, геометрия гуляет. Именно поэтому эркер нельзя мерить приблизительно — угол снимают по факту, а не берут «примерно сто тридцать пять».

Ошибка тут дорога. Если угол в замере разошёлся с реальным хотя бы на пару градусов, то на длинной секции это превращается в клин шириной в палец, и закрыть его нормально уже нечем: монтажной пеной такую щель не лечат, а переделывать приходится изготовленную конструкцию целиком, потому что подрезать сваренную раму по месту невозможно. Отсюда правило мастеров: эркер меряют дольше и перепроверяют дважды.

Второй момент — жёсткость. Ломаный контур сам по себе устойчивее прямого, но только если стойки нормально закреплены сверху и снизу. Если стойка висит на монтажной пене и паре анкеров в кирпич полкирпича, ветровая нагрузка найдёт это место первой. В приморских городах вроде Мариуполя, где ветер сильный и постоянный, это не теория.

Створки, которых нет в углах

Открывающиеся створки в эркере ставят не там, где хочется, а там, где они не столкнутся друг с другом. Створка, распахнутая рядом с углом, упирается в соседнюю секцию или перекрывает её. Поэтому углы обычно делают глухими, а открывание уводят в центральную часть и к краям.

Со сдвижным остеклением ограничение жёстче: створка ездит по своей направляющей и через угол не переезжает. Каждая секция эркера в этом случае живёт отдельно, со своим набором створок.

Практический смысл простой. Схему открывания на эркере рисуют до заказа, вместе с расстановкой мебели и с ответом на вопрос, как вы будете мыть глухие стёкла снаружи. На верхних этажах последний вопрос становится главным: глухая секция моется только снаружи, а снаружи вы до неё не дотянетесь. Как устроены варианты открывания в разных конструкциях, разобрано на странице про остекление лоджий.

Углы в отделке: подоконник, откосы, пол

Дальше начинается то, о чём в разговоре про остекление обычно не вспоминают, а на отделке всплывает.

Подоконник в эркере не бывает одной доской. Его собирают из нескольких кусков, стыкуя под углом, и каждый стык надо запилить по месту. Ошибка в один градус на распиле даёт щель, которая видна с порога. Стыки в углах ещё и герметизируют — иначе туда затекает вода при мытье окон и попадает конденсат со стекла.

То же с полом: покрытие приходится подрезать под ломаный контур, а плинтус — стыковать в углах, которые не прямые. Обшивка парапета изнутри собирается из большего числа кусков, чем на прямом балконе той же длины, и подрезка идёт почти на каждом. Отлив снаружи и козырёк, если он есть, тоже перестают быть прямой полосой: их гнут или составляют, а каждый шов на наружном отливе — потенциальное место затекания, которое надо перекрыть с нахлёстом по направлению стока.

Материала при этом уходит больше — из-за подрезки и обрезков. Времени тоже. Это не изъян эркера, это его геометрия.

Зато у эркера есть то, чего нет у прямого балкона: обзор. Скошенные боковины дают вид вдоль фасада, а не только перпендикулярно ему, и света внутрь заходит больше. Многие ради этого и не хотят выравнивать контур. Решение разумное — просто оно оплачивается работой в углах, а не только рамами.

Что смотрят на замере именно у эркера

Замер эркерного балкона занимает дольше обычного, и вот что на нём проверяют:

• фактические углы каждого излома — по месту, а не по проекту дома;
• длину каждой секции отдельно, включая скошенные боковины;
• отклонение парапета от вертикали в каждом углу;
• состояние плиты в выступающей части — она нагружена иначе, чем у прямого балкона;
• чем закрыт верх и как выполнены примыкания козырька в углах.

Выступающая часть эркера — самое дальнее от стены дома место плиты. Именно там консоль работает на максимальном плече, и именно оттуда обычно начинаются проблемы с бетоном. Если по краю идут трещины или видна арматура, разговор об остеклении откладывают до восстановления основания. Формы балконов и их конструктивные отличия собраны в разборах про виды балконов и варианты балконов.

Почему дороже и где на этом не сэкономить

Эркер почти всегда дороже прямого балкона той же длины. Не потому, что форма редкая и за неё берут наценку, а потому что в работе появляются вещи, которых у прямого нет: угловые стойки, отдельные конструкции вместо одной, подгонка по фактическим углам, составной подоконник, составной отлив, больше подрезки в отделке и больше времени на монтаж.

Экономят на эркере обычно двумя способами, и оба плохие. Первый — упростить углы, поставив рамы встык без нормальной стойки. Держится это до первого сезона с перепадами через ноль, когда вода замерзает в шве и разрывает его изнутри. Второй — сэкономить на наружных примыканиях, где сходятся отлив, козырёк и угол; там появляется течь, которую потом ищут по всему балкону, хотя вода заходит в одну точку.

Что действительно снижает стоимость — трезвый выбор типа остекления под задачу. Эркер с холодным раздвижным профилем обойдётся заметно скромнее тёплого, и если балкон нужен как защищённое от дождя и пыли пространство, а не как продолжение комнаты, разница в деньгах уйдёт не в ущерб результату. Посчитать свой вариант можно через калькулятор цены, а точные цифры всё равно появятся после замера, когда станут известны фактические углы.
